крутильная машина
Крутильная машина — это вид оборудования для производства кабеля, которое можно использовать для скручивания жил кабельной продукции, такой как шнуры питания, шнуры наушников, электронные провода и т. д.
Описание
Что такое крутильная машина
Крутильная машина — это вид оборудования для производства кабеля, которое можно использовать для скручивания жил кабельной продукции, такой как шнуры питания, шнуры наушников, электронные провода и т. д.
Преимущества крутильной машины
Повышение эффективности производства
Машина для скручивания проволоки является профессиональным оборудованием для обработки проволоки и кабеля. Здесь используется механизированный метод скрутки проводов и кабелей, что значительно повышает эффективность производства. Традиционный метод ручного скручивания требует ручного управления, что не только неэффективно, но и дорого. Машина для скручивания проволоки может выполнять большое количество операций скручивания проволоки и кабеля за короткое время благодаря автоматической скрутке, что значительно сокращает время обработки.
Обеспечьте стабильность качества проводов и кабелей.
Машина для скручивания проволоки использует механизированный метод скручивания проводов и кабелей, что обеспечивает стабильность качества скручивания. Регулируя скорость, силу, направление и другие параметры крутильной машины с помощью машины, можно эффективно контролировать качество скручивания, избегая нестабильности качества, вызванной ручным управлением. В то же время машина для скручивания проволоки может регулировать плотность скрутки проводов и кабелей, делая провода и кабели более плотными и прочными, а также повышая долговечность и прочность на растяжение проводов и кабелей.
Широкий спектр применения
Машина для скручивания проволоки подходит не только для скручивания проводов и кабелей, но также может использоваться для различных операций скручивания, таких как скручивание, намотка, скручивание и скручивание двойной спиралью. В то же время крутильная машина может адаптироваться к различным спецификациям проводов и кабелей. Простая регулировка параметров крутильной машины позволяет удовлетворить потребности в обработке проводов и кабелей различных характеристик.
Машина для скручивания проволоки
Это специальная машина для намотки статора двигателя, в основном для магнето автомобилей и мотоциклов, промышленных вентиляторов, тележек для гольфа, намотки катушек для балансировочных автомобилей, колясок высокого класса, больших дронов и т. д.
Подходит для намотки катушек автомобильных двигателей водяных насосов, двигателей охлаждения компьютерных вентиляторов, промышленных вентиляторов, двигателей дронов и т. д.
Карта управления многоосным движением используется для работы с сенсорным экраном, данные контроллера постоянно сохраняются, а данными настроек продукта можно управлять с помощью U-диска.
Крутильная машина двойной крутки
Наименование приобретенного оборудования: Высокоскоростной трубокруточный станок.
Габаритные размеры: Ширина 1000* Высота 1300* Длина 6800
Модель: 6/165
Горизонтальная крутильная машина 50/3
Можно наматывать проволоку разного диаметра, одну сторону можно наматывать, а другую можно загружать и разгружать, чтобы повысить эффективность производства.
Горизонтальная крутильная машина для труб 50/6
Точность остановки оси: плюс или минус 0,5 градуса.
Применимый диаметр проволоки: 0.02 мм-0.5 мм
Максимальный диаметр поворота: 60 мм
максимальная ширина: 80 мм

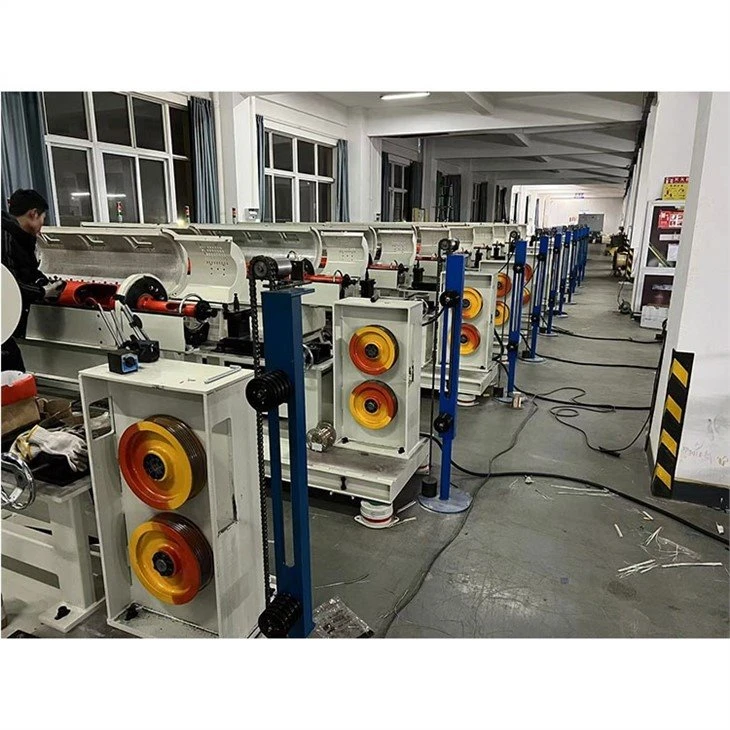

Горизонтальная крутильная машина для труб 80/3
Эта модель является автоматической, также требуется ручное управление, скорость высокая.
Горизонтальная крутильная машина для труб 80/6
Эта модель является автоматической, также требуется ручное управление, скорость высокая.
Горизонтальная крутильная машина для труб 80/12
Диаметр многожильного провода: максимум Φ25 мм.
Применимый внешний диаметр жилы: Φ1.0мм-4.0мм.
Диапазон расстояний скручивания: 30 мм-200 мм.
Главный двигатель: двигатель мощностью 20 л.с. плюс регулирование скорости преобразования частоты.
Почему выбирают нас
Комплексное обслуживание
Мы обещаем предоставить вам самый быстрый ответ, лучшую цену, лучшее качество и самое полное послепродажное обслуживание.
Конкурентные цены
Мы предлагаем конкурентоспособные цены на наши услуги без ущерба для качества. Наши цены прозрачны, и мы не верим в скрытые платежи или комиссии.
Экспертиза и опыт
Наша команда экспертов имеет многолетний опыт предоставления высококачественных услуг нашим клиентам. Мы нанимаем только лучших специалистов, которые доказали свою эффективность.
Удовлетворенность клиентов
Мы предоставляем высококачественные услуги, которые превосходят ожидания наших клиентов. Мы стремимся к тому, чтобы наши клиенты были довольны нашими услугами, и тесно сотрудничаем с ними, чтобы обеспечить удовлетворение их потребностей.
Новейшие технологии
Мы используем новейшие технологии и инструменты для предоставления высококачественных услуг. Наша команда хорошо разбирается в новейших технологиях и использует их для достижения наилучших результатов.
Продукция высокого качества
Мы всегда ставим потребности и ожидания клиентов на первое место, совершенствуемся и постоянно совершенствуемся, ищем любую возможность добиться большего, оправдывать ожидания клиентов в отношении качественной продукции, предоставлять клиентам наиболее удовлетворительный сервис в любое время.
крутильная машина для труб
Производственное оборудование, которое опирается на вращательное движение трубчатого вращающегося корпуса для выполнения функции скрутки. Плавающая рама для размещения каждой выигрышной катушки установлена на оси вращающегося тела. Плавающая рама, приводимая в движение откупной рамой, только качается, но не вращается. Натяжное устройство установлено снаружи вращающегося корпуса. Как правило, трубокруточная машина имеет 1+6 отводные барабаны и 1+12 отводные барабаны. Машина для скручивания трубок предназначена для изготовления 7, 19 (вторичной скрутки) небольших токопроводящих жил. Многожильный участок варьируется в зависимости от модели. Тип G200 обычно может достигать 35 мм2, а тип G400 — 70 мм2. С помощью трубокрутильной машины редко производятся площади более 70 мм2.
Крутильная машина с жесткой рамой
Благодаря рамной конструкции центральный вал не выдерживает вес рулона, оборудование имеет высокую жесткость и прочность, хорошие общие характеристики, небольшой радиус поворота и высокую скорость производства. Каркасные твистеры нельзя скручивать. При скручивании проводов отдельные провода создают внутреннее напряжение из-за скручивания, из-за чего высокопрочные круглые провода не скручиваются плотно и имеют тенденцию к ослаблению прядей. Поэтому некоторые скруточные машины рамного типа перед скруточной клеткой оснащаются устройством предварительного деформирования для устранения внутренних напряжений одиночной проволоки. Для контроля натяжения применяется метод механического трения или пневматический, а верхняя пластина оснащена электрическим червячным механизмом быстрого зажима или ручным зажимом маховика.
Машина для скручивания клеток
Из-за очень большого радиуса вращения и сложной конструкции раскручивающего устройства скорость производства клетево-крутильной машины ограничена. Многожильный или нежильный, подходит для всех видов изолированных жил. Хороший контроль натяжения может полностью раскрыть эффект его использования во время использования и стать превосходным механическим оборудованием для изготовления проволоки. Производительность этого продукта также была признана и оценена многими людьми. В процессе использования его преимущества раскрываются лучше, а сфера использования становится все шире и шире. В процессе применения это стало очень распространенным преимуществом, позволяющим лучше удовлетворять потребности использования. Продукт уже используется.
Намоточная машина
Производственное оборудование, выполняющее функцию скручивания за счет вращения лебедки. Консольный вал каждой платежной бобины должен быть установлен симметрично вокруг оси поворотной тележки по определенным правилам, то есть установлен по внешней окружности поворотной тележки. Ось каждой выигрышной катушки параллельна оси поворотной лебедки, и каждая выплатная бобина вращается вместе с лебедкой. двигаться. Существуют вертикальные и горизонтальные точки.
Вилочная лебедка
Производственное оборудование, которое использует вращение жесткой лебедки для выполнения функции скручивания проволоки. Опора для установки каждого выигрышного барабана закреплена на виселице и не может плавать. Свое название он получил из-за того, что кронштейн выплатной катушки имеет форму вилки. Обычно разделов несколько, а наиболее распространенными являются 3 и 5 разделов. Она проще, чем клетевая крутильная машина, и имеет аналогичную производственную мощность. Его можно увидеть только на крупных и средних заводах по производству проволоки и кабеля.
Принцип крутильной машины
Крутильная машина — это вид оборудования для производства кабеля, которое можно использовать для скручивания жил кабельной продукции, такой как шнуры питания, шнуры для наушников, электронные провода и т. д. Основной принцип скрутки заключается в том, что медная проволока проходит через скручивающую дугу. на крутильной машине скручивающая дуга совершает круговые движения, так что каждая отдельная медная проволока наматывается по спирали.
В многожильном медном проводе используется наибольшее количество одиночных медных проводов. Медные провода разных характеристик и разного количества скручены вместе в определенном порядке и длине свивки, чтобы стать проводником большего диаметра. Проводник намного мягче, чем одиночный медный провод того же диаметра, поэтому провод лучше сгибается.
Шаг скрутки крутильной машины означает, что одиночная проволока появляется один раз на фиксированном расстоянии вдоль направления скрутки, а фиксированное расстояние друг от друга представляет собой шаг скрутки (называемый шагом скрутки). Другое определение шага скрутки означает расстояние по вертикали, на которое витая проволока перемещается вперед после каждых 360 градусов вращения вдоль оси скручивания, единица измерения - мм.
Крутильная машина состоит из основных частей, таких как отводящая, тяговая, натяжная, тягово-трансмиссионная система и система управления. Кроме того, существуют также такие устройства, как ответвительная плата, параллельная матрица (также известная как пресс-матрица) и счетчик метров.
Скрученная проволока, производимая крутильной машиной, имеет относительно большой размер. За исключением центрального одиночного провода, отводящая катушка для остальных одиночных проводов размещается в отдающей части (например, витой клетке), и одиночный провод за счет вращения накручивается вокруг центрального одиночного провода. слой. По количеству скрученных слоев скрученных проволок и количеству одиночных проволок в каждом слое машина общей скрутки оснащается несколькими (несколькими секциями) отдельно вращающимися отдающими частями для изготовления скрученных проволок с различным направлением скрутки для каждого слоя, поэтому это очень важно для производства. Особенно подходят многожильные провода, скрученные концентрическими слоями.
Проволочная стойка для барабанов
Используется для размещения проводов. Стойка для проволочных барабанов имеет два слоя: верхний и нижний. Для облегчения следующей операции на соседние два слоя проволочных барабанов часто укладывают проволоки разных размеров.
Натяжное устройство
Используется для установки и регулировки натяжения в соответствии с характеристиками проволоки. В его состав входят натяжные ролики, регуляторы натяжения и т. д.
Ведущий механизм
Проволока протягивается от стойки проволочного барабана к кабестану. Его структура имеет различные способы, хорошую надежность и высокую точность резки. Он подходит для проводов различного диаметра, таких как квадратные, круглые и тонкие провода.
Проволочный барабан
Когда машина для скручивания проволоки работает, клеммы двухголовочной машины для скручивания проволоки фиксируются на проволочном барабане с обоих концов.
Лебедка
Один из основных компонентов, он определяется количеством секций и может скручивать несколько проводов. Материал лебедки – высокопрочная литая сталь с хорошей износостойкостью.
Скручивающее устройство
Он состоит из шпиля, крутящей головки и сопутствующих конструктивных элементов. После того, как готовая проволока скручена с обоих концов, она должна пройти процессы термообработки и растяжения, чтобы обеспечить ее прочность и стабильность.
Электрический блок управления
Обеспечивает питание каждого компонента крутильной машины, изменяет состояние действия каждого компонента крутильной машины, облегчает контроль рабочего состояния крутильной машины и других основных функций.
Порядок работы крутильной машины
Подготовка
Положите инструменты и измерительные инструменты на верстак и проверьте, выровнены ли измерительные инструменты по нулю;
Соберите медные и алюминиевые провода в соответствии с производственной длиной и требованиями технологической карты и проверьте, соответствуют ли они технологическим требованиям;
Проверьте, все ли части оборудования в порядке, и в случае каких-либо отклонений немедленно сообщите об этом обслуживающему персоналу для ремонта;
Выберите и сопоставьте технологическую шестерню и матрицу в соответствии с технологической картой, установите технологическую шестерню и матрицу, а также отрегулируйте направление вращения и реверсивную шестерню клетки лебедки в соответствии с требованиями процесса;
Выберите приемную бобину в соответствии с производственным планом и установите неповрежденную приемную бобину на приемную стойку;
Поместите один конец тянущего поводка на матрицу и закрепите его на приемной бобине после того, как другой конец намотается на тянущее колесо на 3-4 оборотов.
Рабочие процедуры
В соответствии с технологической схемой установите катушку на шарнирную клетку, вставьте защитный штифт, протяните проволоку отдельно к передней части формы и отрегулируйте натяжение каждой катушки;
Вкрутите каждый провод в жгут, соедините его с тяговым проводом и медленно запустите машину. После того, как проволочная головка пройдет через основание формы, установите форму, а затем запустите машину;
Через 2-3 метров запуска остановите машину, чтобы убедиться, что ее конструкция соответствует технологическим требованиям, и запускайте машину только после подтверждения ее аттестации.
После того как конец проволоки достигнет катушки, отрежьте некачественную часть и закрепите конец проволоки на катушке;
Оператор должен часто следить за натяжением многожильного провода, за тем, чтобы проводник был тонким, а также за качеством укладки проводов. Оператор заполняет карточку изготовления продукции, вывешивает ее на бобину и указывает характеристики продукции, длину, производителя, дату производства, номер партии и качество.
Устройство обнаружения обрыва проволоки для крутильной машины включает в себя кронштейн, опорное колесо расположено на нижнем конце кронштейна, цилиндр расположен на опорном колесе, множество отверстий для заправки троса расположено на верхней стороне и соответственно, внешняя сторона нижней стороны цилиндра, дугообразный фиксированный кронштейн, соответствующий верхней стороне цилиндра, закреплен на кронштейне через бакелитовый фиксированный блок, на дугообразном неподвижно расположено множество регулировочных болтов. фиксированный кронштейн, концы регулировочных болтов прижаты к дугообразной стальной трубе, а дугообразная стальная труба выталкивается из верхней внешней стороны цилиндра, а один конец дугообразной стальной трубы соединен с электрическое устройство управления через провод. Полезная модель имеет простую структуру и низкую стоимость производства, может вовремя обнаружить сигнал обрыва провода и передать его на электрическое устройство управления, чтобы главный двигатель остановился, а затем был выполнен процесс обрыва провода, операция безопасно, и исключается ситуация, когда сломанная проволока попадает в прижимной ролик.
Распространенные проблемы и решения для машины для пакетирования проволоки
Машина для связывания проволоки не может быть запущена.
Если машина для скручивания проволоки не запускается, проверьте, в порядке ли электропитание. Если питание в норме, возможно, двигатель неисправен. В это время проверьте, не издает ли двигатель необычного шума или тепла. Если это так, возможно, подшипники двигателя изношены и требуют замены.
В проводах происходит завязывание, из-за чего провода невозможно нормально скрутить.
Проверьте, не повреждено ли устройство для связки проволоки. Если он поврежден, его необходимо вовремя заменить или отремонтировать. Проверьте, правильно ли отрегулировано устройство для связки проволоки. Если необходима регулировка, ее можно отрегулировать в соответствии с типом и диаметром проволоки. Регулярно очищайте и обслуживайте машину для связывания проволоки, чтобы обеспечить нормальную работу каждого компонента и избежать завязывания проволоки.
Скорость вращения слишком медленная
Если скорость скручивания слишком низкая, возможно, неисправна система передачи машины для скручивания проволоки. В это время нужно проверить, не изношены и не ослаблены шестерни трансмиссионной системы. Если шестерня изношена, ее необходимо заменить. Если шестерня ослаблена, необходимо отрегулировать зазор шестерни.
Происходит отключение
Если проволока рвется в процессе скручивания на машине для скручивания проволоки, это может быть связано с качеством проволоки или неправильной регулировкой натяжения крутильной машины. Необходимо проверить, соответствует ли качество проволоки требованиям, отрегулировать натяжение проволочно-связывающей машины, скорость скрутки и т. д.
Компания Jiangsu Lianming Equipment Technology Co., Ltd. была основана в 2019 году. Она начала разрабатывать и производить модели оборудования 165-6. Он превратился в высокотехнологичное предприятие с множеством независимых исследований и разработок, производством и продажей продукции; Институциональный персонал компании является высококвалифицированным и мотивированным. Продукт имеет высокое техническое содержание и допускает инновации. Система управления качеством идеальна, а послепродажное обслуживание хорошее. Профессиональная команда талантов, от разработки обычных стальных тросов до медицинских тросов, тросов для люков автомобилей, автомобильных тросов. Компания придерживается бизнес-принципа «сервис прежде всего, клиент прежде всего» и философии бизнеса «качество прежде всего, непрерывные инновации», чтобы удовлетворить клиентов высококачественной продукцией и отличным послепродажным обслуживанием!
