A. Состав и использование оборудования

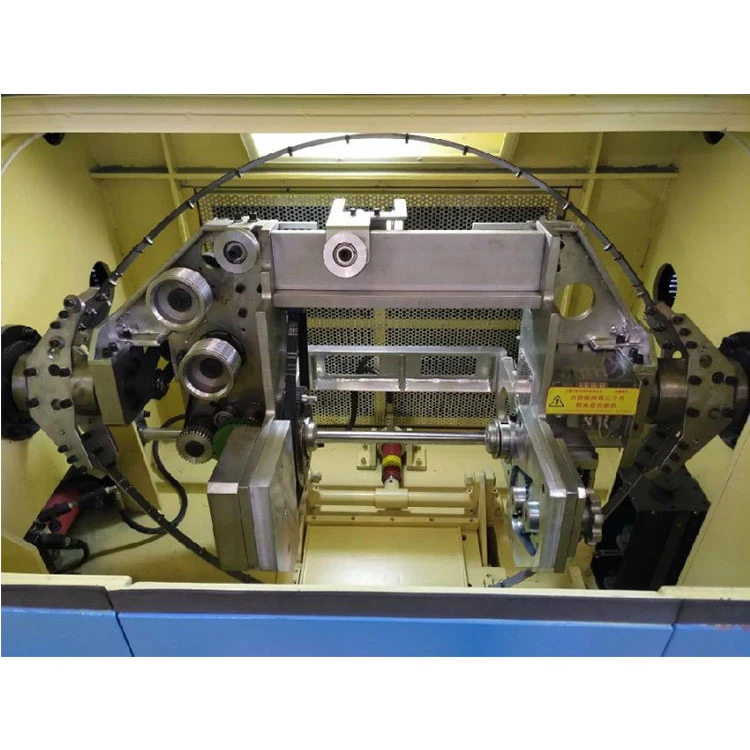

Данное оборудование предназначено для скрутки и скрутки проволоки малого сечения и состоит из разматывающей рамы, проволочной пластины, скручивающей клети и двигателя.
Б. Подготовка перед производством
1. Положите инструменты и измерительные инструменты на верстак и проверьте, выровнены ли измерительные инструменты с нулем.
2. Проверьте исправность оборудования, особенно устройства остановки отключения и защитного выключателя отключения питания защитной крышки. Если это ненормально, немедленно сообщите об этом обслуживающему персоналу для ремонта.
3. Подготовьте полуфабрикаты в соответствии с производственным планом и проверьте, соответствуют ли полуфабрикаты опыту и требованиям процесса, и установите квалифицированные полуфабрикаты на отдающую раму, наденьте на конусную втулку и отрегулируйте натяжение.
4. Подвесьте шестерни в соответствии с количеством, шагом и направлением закручивания, требуемыми процессом, отрегулируйте направление закручивания и установите параллельную матрицу в соответствии с требованиями процесса. Подготовьте приемную бобину в соответствии с требованиями, проверьте, находится ли катушка в хорошем состоянии, и установите приемную бобину на приемную подставку.
5. Протяните тяговый трос через проволочное колесо и отверстие трубки к тяговому колесу в скручивающейся клетке, оберните его вокруг тягового колеса 3–4 раза и закрепите один конец тягового троса на приемной катушке.
C. Операционные точки
1. Пропустите одиночный провод через автоматическое стопорное устройство для разъединения соответственно и протяните его к передней части сдвоенной матрицы через разделительную пластину, скрутите жгут проводов в одну жилу, пропустите через сдвоенную матрицу, вытяните {{1} }.5-1.0 метров и закрепите кубик удвоения. на основе пресс-формы
2. Соедините жилы провода и тяговый провод вместе, закройте защитный кожух, медленно включите машину, подождите, пока конец провода протянется к катушке и намотайте его на 2 витка. Остановите машину, отрежьте неподходящую часть нити, вытяните тянущий трос и закрепите подходящую нить на катушке.
3. Запустите пучок и скрутите 20-30 метров. Проверьте, не утончен ли диаметр одиночной проволоки, соответствует ли направление скручивания технологическим требованиям, круглая ли жила и есть ли ослабление. После подтверждения отсутствия ошибки производство можно продолжить.
4. В процессе запуска необходимо часто наблюдать за работой барабана отдающей рамы и плоского троса приемного барабана. В случае нештатной ситуации ее следует срочно остановить, а проблему следует найти и решить до запуска машины.
5. После завершения изготовления внимательно заполните карточку изготовления изделия и поместите ее в зону ожидания. После того, как инспектор процесса будет квалифицирован и подписан, поместите область квалифицированного продукта для передачи.
Д. Требования к качеству
1. Не допускается сварка всех видов многожильных проводов в целом пучке, а одиночных проводов допускается, но не допускается более двух стыков на одном отрезке. Расстояние между двумя стыками должно быть не менее 300 мм, стыки должны быть прочными и гладкими. У связок жил не допускается наличие отсутствующих корней, оборванных жил, рыхлости и нахлеста.
2. Отклонение одиночного провода, шаг и направление скручивания в сердечнике должны соответствовать требованиям процесса.
